河北管廊支架安裝施工方案（邯鄲城市綜合管廊支架安裝施工測量方法）：
1、水準導線測量。
高程控制網的布設原則：
（1）為保證主路線及其他建筑物施工的豎向精度要求，在施工區域內建立高程控制網，以此作為保證施工豎向精度的首要條件，水準控制點與平面控制點點位一致。
（2）依據現場設計單位給定的水準點布設施工高程控制網。
（3）根據設計單位給定的水準點，在現場適當部位引測加密水準點，形成一條附合水準路線。在整個施工區域建立高程控制網，作為道路及建筑物高程控制的依據。測設一條附合水準路線，聯測場區高程豎向控制點。
2、控制點復測。
（1）平面控制網測設。
接收到設計單位移交的平面控制網點及成果后，進行施工控制網復測和加密的準備工作。平面控制網的復測及施工控制網的布設聯合進行。
（2）平面控制網布設原則
①平面控制遵循先整體、后局部、高精度控制低精度的原則。
②平面控制網的坐標系統與工程設計所采用的坐標系統相一致。根據現場實際情況布設控制點，前視后視距離保證一致。
③施工控制網根據工程規模及建筑物施工放樣的要求確定。
④在通視條件良好、**、易保護的地方選點。
⑤對控制點進行保護，并用紅油漆作好標記。

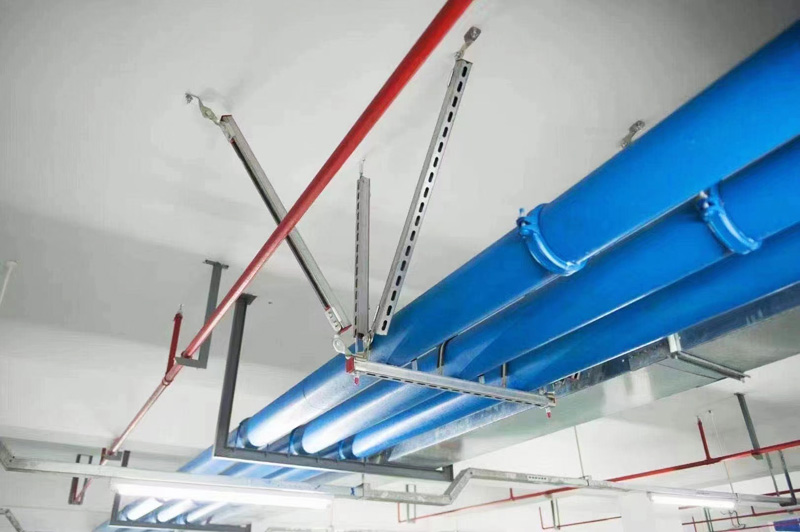

管廊支架安裝：
（1）工藝流程:彈線定位→鋼筋探測→電鉆開孔→立柱安裝→托臂安裝→定位復核
（2）根據管廊標準斷面圖，利用紅外線水平儀進行支架安裝的定位。
（3）使用鋼筋探測儀探測無鋼筋位置進行標識，在標識位置電鉆開孔。
（4）采用槽鋼扣件、膨脹螺絲固定立柱。使用槽鋼鎖扣把托臂安裝于立柱上，用水平尺靠平。
（5）根據施工圖紙復核支架標高、間距。
